10.ボディ属性と材料定数を設定する2
次に、ステータコア、ロータコア、磁石について、ボディ属性、材料定数に名前をつけ、設定値を指定します。
手順
-
前項と同じ要領で、ステータコアの設定をします。

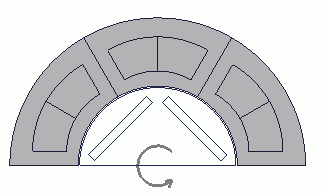

ステータコアのボディ3つを複数選択のため<Ctrl>キーを押しながらクリックして選択し、
右クリックメニューから[ボディ属性/材料定数]をクリックします。
|
 |
-
[ボディ属性/材料定数設定]ダイアログに
ボディ属性名:statorcore
を入力し、次に材料DBの05_磁性材料-軟磁性材料-電磁合板-JFEスチールから35JN270をクリックします。
|
|
-
[ボディ属性/材料定数設定]ダイアログで、 をクリックします。
|
|
-
次にロータコアの設定をします。
ロータコアのボディをクリックして選択し、右クリックメニューから[ボディ属性/材料定数]をクリックします。
|
|

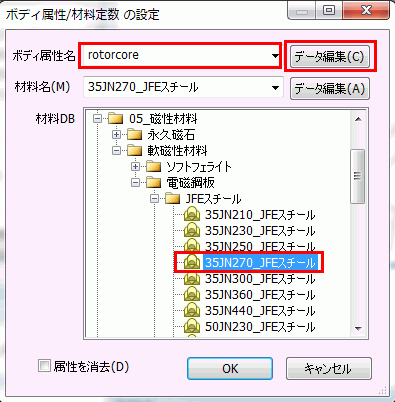

- [ボディ属性/材料定数設定]ダイアログに
ボディ属性名:rotorcore
を入力し、次に材料DBの05_磁性材料-軟磁性材料-電磁合板-JFEスチール から35JN270をクリックします。
次に、ボディ属性の をクリックします。
|
|
-
[ボディ属性の編集[rotorcore]]ダイアログで[ステータ/ロータ/空気]タブを選択し、以下を設定してをクリックします。
ステータ/ロータ/空気： ロータ
|
|
-
[ボディ属性/材料定数設定]ダイアログで、をクリックします。
|
|
- 次に磁石の設定をします。

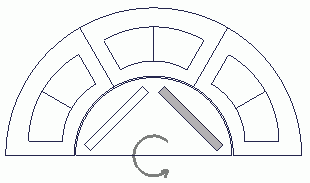

右側の磁石のボディをクリックして選択し、右クリックメニューから[ボディ属性/材料定数]をクリックします。
|
|
-
[ボディ属性/材料定数設定]ダイアログに
ボディ属性名:mag_a
を入力し、次に材料DBの05_磁性材料-永久磁石-プロテリアルからNMX-S43SHをクリックします。
次に、ボディ属性のをクリックします。
|
|
- [ボディ属性の編集[mag_a]]ダイアログで[ステータ/ロータ/空気]タブを選択し、以下を設定します。
ステータ/ロータ/空気： ロータ
|
|

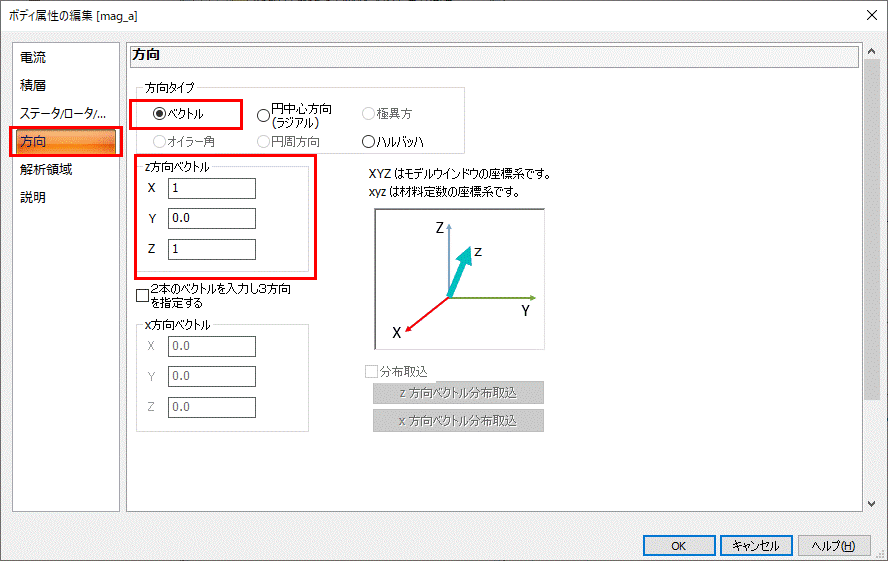

- [ボディ属性の編集[mag_a]]ダイアログで[方向]タブを選択し、以下を設定しをクリックします。
方向タイプ： ベクトル
X：1
Y：0
Z：1
|
|
- [ボディ属性/材料定数設定]ダイアログで、をクリックします。
|
|

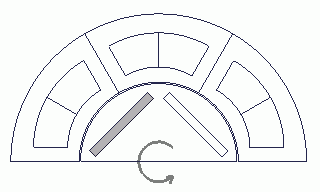

- 次に左側の磁石のボディをクリックして選択し、右クリックメニューから[ボディ属性/材料定数]をクリックします。
|
|
-

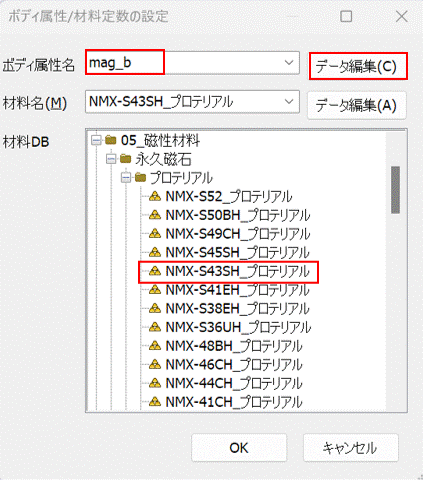

[ボディ属性/材料定数設定]ダイアログに
ボディ属性名:mag_b
を入力し、次に材料DBの05_磁性材料-永久磁石-プロテリアルからNMX-S43SHをクリックします。
次に、ボディ属性のをクリックします。
|
|
- [ボディ属性の編集[mag_b]]ダイアログで[ステータ/ロータ/空気]タブを選択し、以下を設定します。
ステータ/ロータ/空気： ロータ
|
|

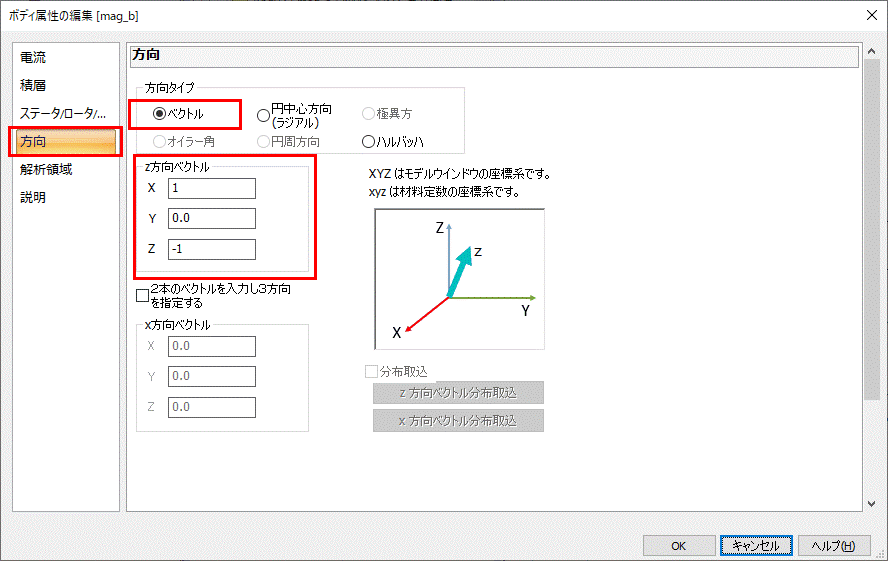

- [ボディ属性の編集[mag_b]]ダイアログで[方向]タブを選択し、以下を設定しをクリックします。
方向タイプ： ベクトル
X：1
Y:0
Z:-1
|
|
- [ボディ属性/材料定数設定]ダイアログで、をクリックします。
|
|
|
これでボディ属性/材料定数の設定は終わりです。
|
|
