事例113

振り子振動の解析

【概要】
振り子振動を応力過渡解析した事例です。

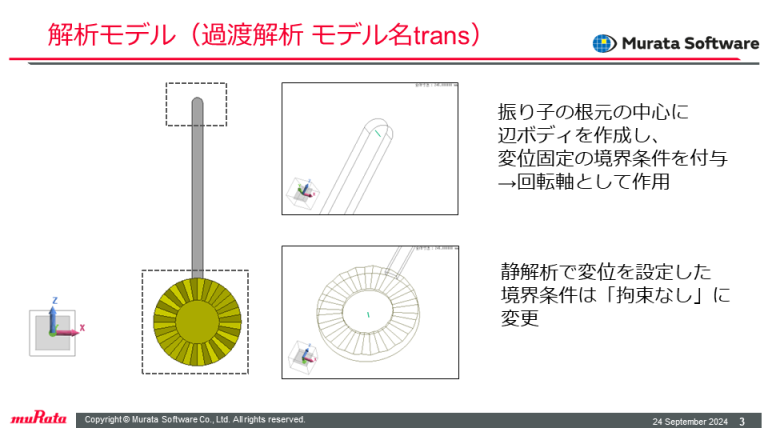

【モデル解説】

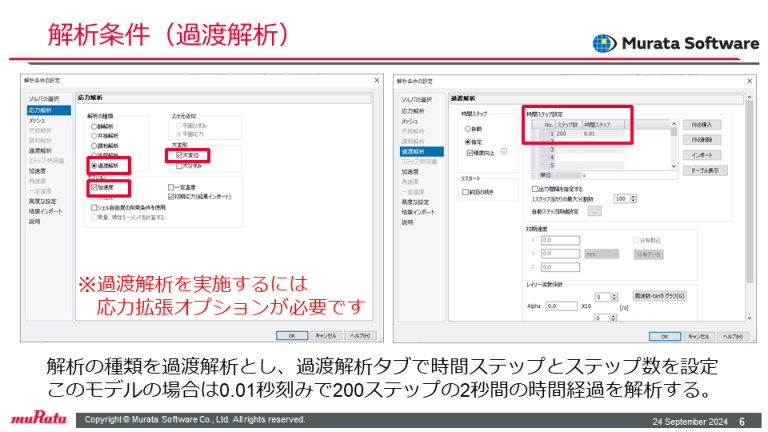

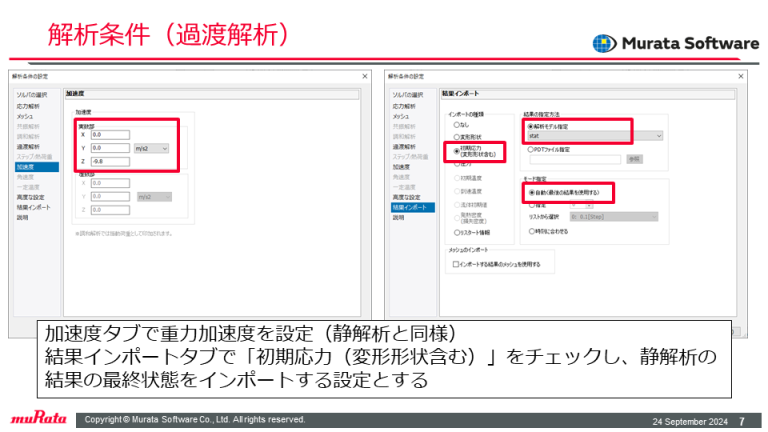

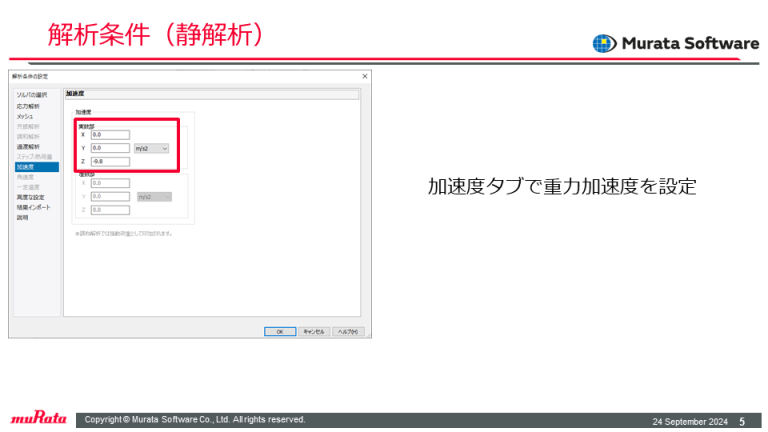

振り子が最も傾いた状態を静解析し、過渡解析のモデルでその結果をインポート解析することで振り子振動の解析を行うことが可能です。
連結部のモデリングに工夫が必要ですが、同様の方法で2つの振り子が連結された場合の複雑な振り子振動の解析も可能です。

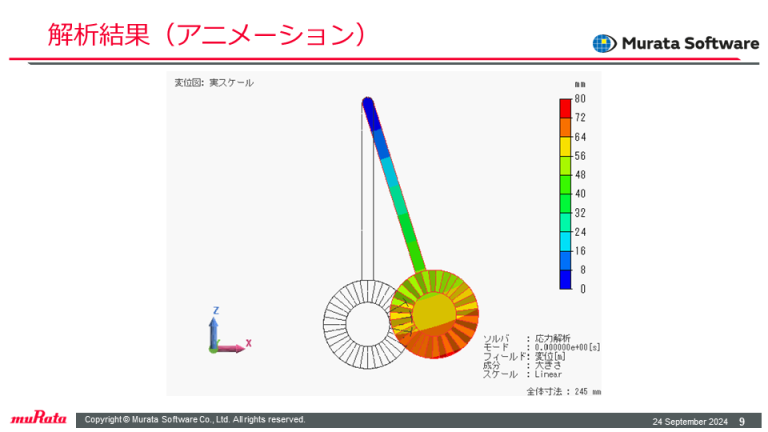

【結果解説】

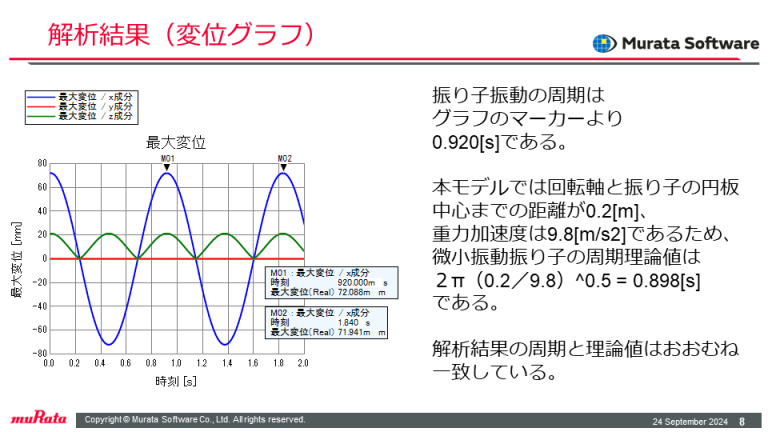

単一の振り子の解析結果から振動周期は理論値によく一致する結果が得られています。

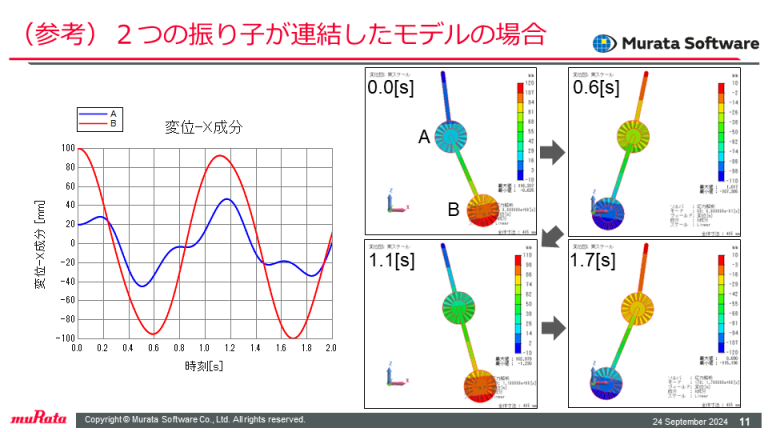

2つの振り子が連結したモデルの解析では複雑な振り子振動の様子が解析できていることが分かります。

本解析事例の動画がFemtet公式Youtubeチャンネルにもありますので
是非ご覧ください。こちらをクリック
