事例108

光ファイバーの解析

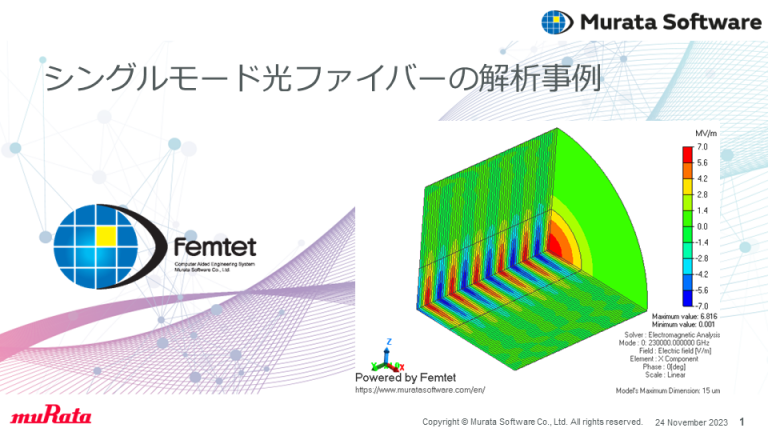

シングルモード光ファイバーの解析

【概要】
長距離光通信で用いられているシングルモード光ファイバー内部の電磁波の調和解析の事例です。

【モデル解説】

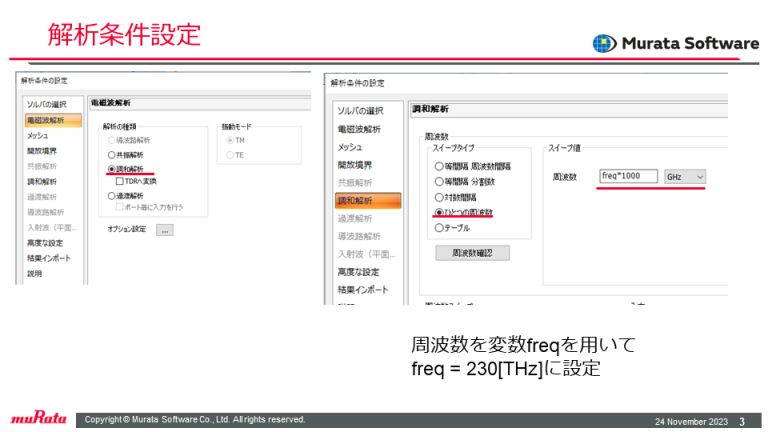

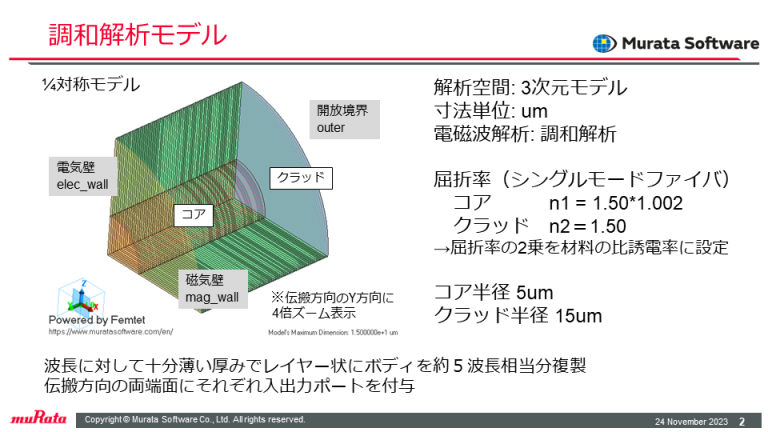

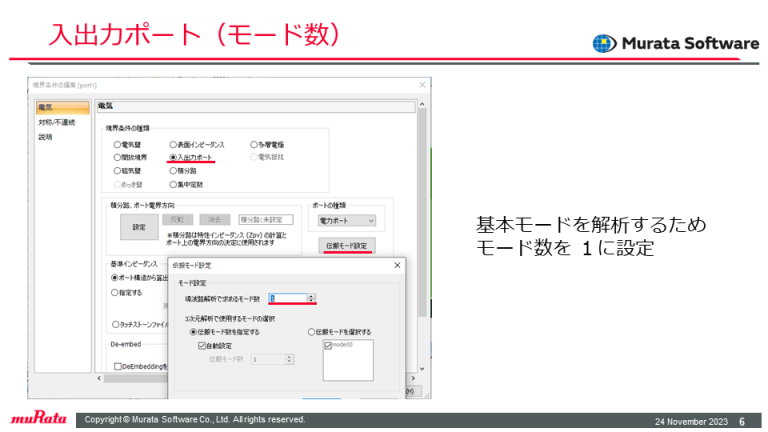

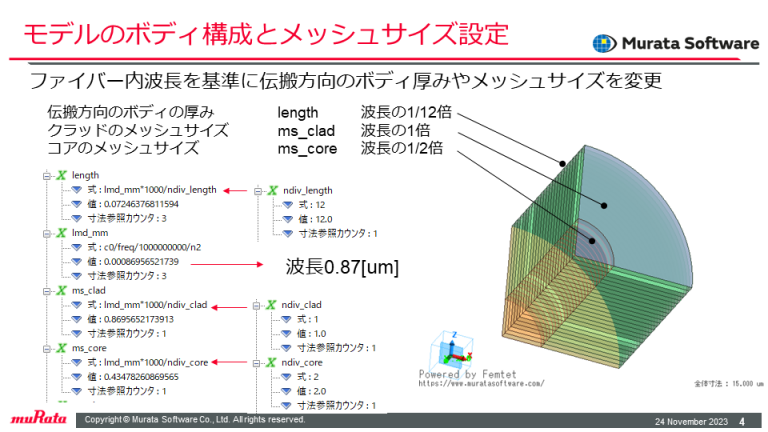

計算負荷の軽量化のため4分の1モデルを解析しています。

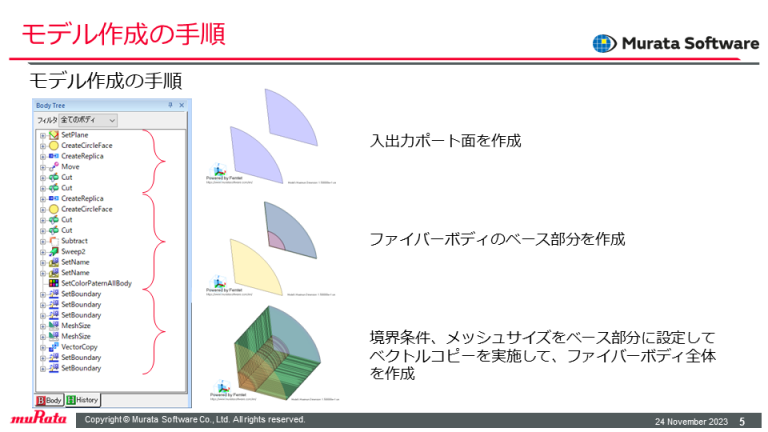

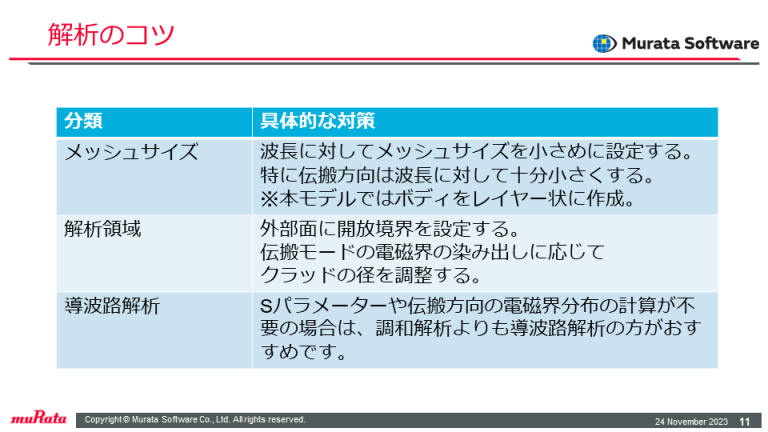

ファイバーの径に対して伝搬モードの波長が短いため、波長よりも十分短い厚みのボディを用いて
伝搬方向に積層させることで光ファイバーのモデルを作成しています。

【結果解説】

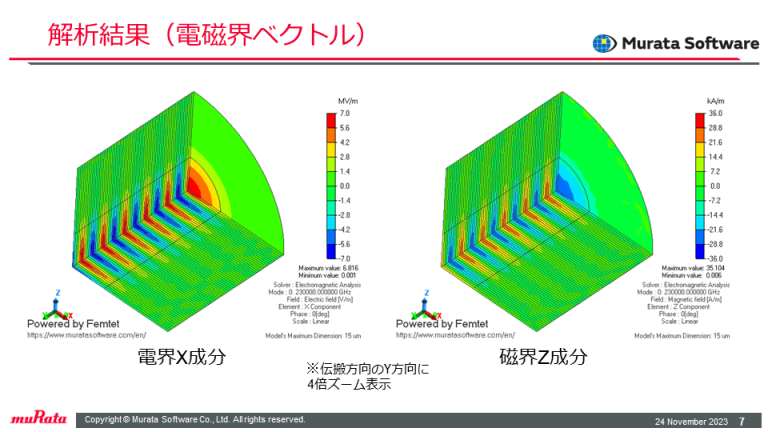

調和解析を実施しているので、ファイバー内部でコア部に電磁界が集中しながら伝搬する様子や

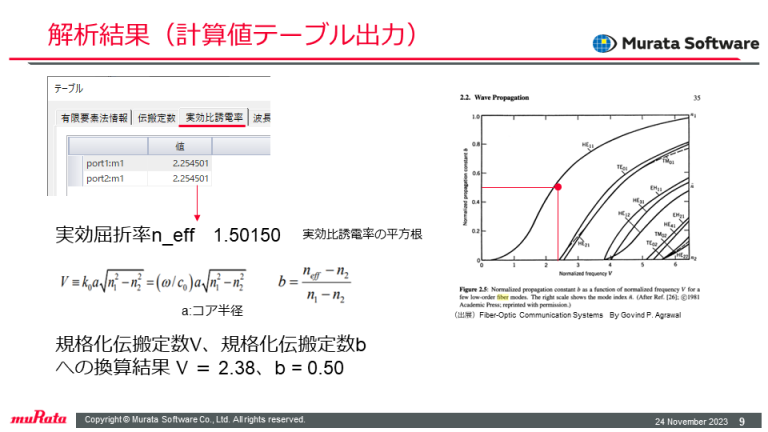

Sパラメーターが結果として得られています。
