02.ロータコアを作図する

ロータコアの図形を作図しましょう。

このチュートリアルでは手動でモデルを作成してますが、モータモデリングツールを利用すると自動作成することができます。
詳細は「磁場解析(Luvens、モータモデリングツール」を参照下さい。

手順

まず、ロータコア部分の円を作図します。

[モデル]タブのから、[シートボディの新規作成] 右横の▼を押し、
出てきたサブメニューの[円] をクリックします。

中心点を指定します。

パラメータ入力ダイアログに中心点（X:0、Y:0、Z:0）を入力し、をクリックします。
パラメータ入力ダイアログの楽な入力方法

0の時は未入力でもOKです。

<Tab>キーで次の項目へ移動できます。
で<Ｅｎｔｅｒ>キーを押すと、次設定へ進めます。

指定する方法として、
この手順ではパラメータ入力ダイアログに値を入力する方法を示していますが、
モデルウィンドウ上でクリックして指定する方法もあります。

円の半径を設定します。

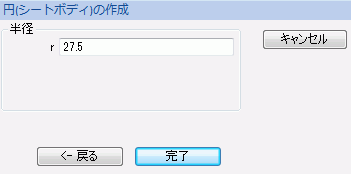

パラメータ入力ダイアログに半径:27.5を入力し、をクリックします。

パラメータ入力ダイアログのをクリックし、終了します。
<Esc>キーを押しても、終了できます

これで円が作図できました。

モデルが画面に収まるように視点を変更したい場合は、[モデル]タブの

の

[フィット]をクリックします。

視点操作の詳細については「視点操作」を参照ください。

次に、下半分を切断します。

[モデル]タブの

の

[ボディの切断]をクリックします。

（または右クリックしてメニューを表示させ、[変形]-[切断]をクリックします。

モデルウィンドウ上で、円をハイライトして、クリックし、選択します。

選択出来たら、パラメータ入力ダイアログの、をクリックします。

クリック

ハイライト

選択

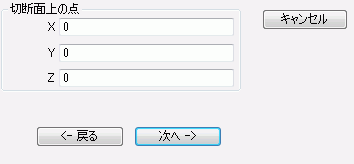

パラメータ入力ダイアログに切断面上の点（X:0、Y:0、Z:0）を入力し、をクリックします。

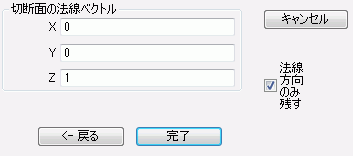

パラメータ入力ダイアログに切断面の法線ベクトル（X:0、Y:0、Z:1）を入力し、
[法線方向のみ残す]オプションにチェックを入れ、をクリックします。

「法線方向のみ残す」オプションにチェックを入れると、切断後に法線方向と逆の方向にあるBodyが削除されます。

これでロータコアが作図できました。
パラメータ入力ダイアログのをクリックし、終了します。

間違った時に元の状態に戻すことができます。一度、操作してみましょう。

[モデル]タブの

の

[モデリング及び属性操作を元に戻す]をクリックします。

[モデリング及び属性操作をやり直す]をクリックすると、

元に戻すコマンドで元に戻した処理をやり直します。
