11.周期境界条件をつける

本モデルは1/2周期対称モデルですので、対称面に周期対称の境界条件を設定します。

境界条件とは、ボディの一部（トポロジ）に設定される有限要素法を行うときに必要な条件です。
境界条件の内容も、解析内容により異なります。

また、名前を付けて分類しているため、異なる境界条件に同じ名前を設定することはできません。

手順

  1. [モデル]タブの

    の

    の項目を辺選択に変更します。



  2. 選択切替についての詳細はこちら


  3. トポロジについてはこちら

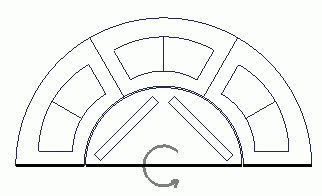

  1. 対称面となる3辺を<Ctrl>キーを押しながらクリックし、選択します。

  • 磁場過渡解析では、対称面上のいずれか一つの辺に対称境界条件を設定すれば解析できますが、
    ここではモデル画面上で見た目を分かりやすくするため3辺に設定しています。




  1. [解析属性]タブの、

    [境界条件]     をクリックします。

  • 右クリックメニューから[境界条件] をクリックする方法もあります。

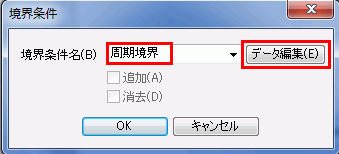

  1. [境界条件]ダイアログに

    境界条件名:周期境界

    を入力し、をクリックします。



  • この境界条件名は任意の名前です。

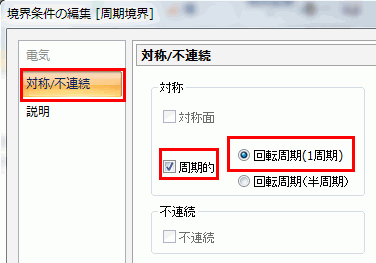

  1. [境界条件の編集]ダイアログにおいて

    [対称/不連続]    タブの以下にチェックを入れ、をクリックします。

    [周期的]
    [回転周期(1周期)]


    さらに、[境界条件]ダイアログもをクリックし終了します。


これで周期境界条件の設定は終わりです。
