作図前

作図後

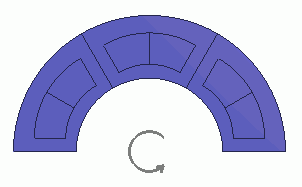

1. 前項で作図したコイルとステータを環状にコピーします。

   [モデル]タブの

   の

   [複製]の右横の▼を押下し、

   出てきたサブメニューの[環状コピー]をクリックします。

   （または右クリックしてメニューを表示させ、[複製(コピー)]-[環状]をクリックします。）

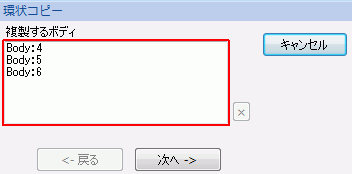

2. コイルとステータのボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。を選択します。

   左クリックしながらドラッグして囲むことで、選択します。


• 複数選択をする場合、以下の２つの方法があります。
  [一気に選択]　マウスで左クリックしながらドラッグします。ドラッグした範囲に少しでもボディがひっかかっていれば、選択されます。
  [１つずつ選択]　１つ目を左クリックで選択し、２つ目以降を<Ctrl>キーを押しながら左クリックします。


3. パラメータ入力ダイアログの、をクリックします。

4. パラメータ入力ダイアログに回転軸上の点（X:0、Y:0、Z:0）を入力し、をクリックします。

5. パラメータ入力ダイアログに回転軸の方向ベクトル（X:0、Y:1、Z:0）を入力し、をクリックします。

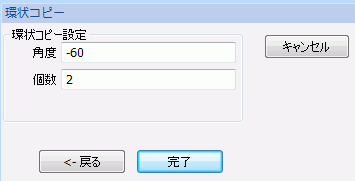

6. パラメータ入力ダイアログに角度:-60、個数:2を入力し、をクリックします。

7. これでステータが作図できました。

   非表示にしていたロータ部分を表示します。

   [モデル]タブの

   の

   [全表示] をクリックします。

これで全ての作図完了しました。
