03.磁石を作図する

磁石の図形を作図しましょう。


作図前		作図後

　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

手順

磁石部分の長方形を作図します。 [モデル]タブのから、[長方形[長さ指定]]をクリックします。

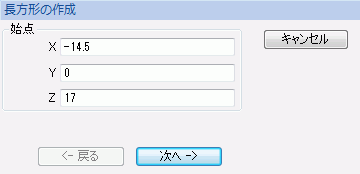

始点を設定します。パラメータ入力ダイアログに始点（X:-14.5、Y:0、Z:17)を入力し、をクリックします。

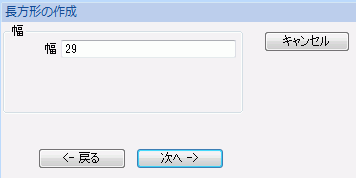

幅を設定します。パラメータ入力ダイアログに幅:29を入力し、をクリックします。
高さを設定します。パラメータ入力ダイアログに高さ:3を入力し、をクリックします。
長方形が作図できました。
次に、45度回転させます。 [モデル]タブのの [移動回転]の右横の▼を押下し、　　　　出てきたサブメニューの[回転]をクリックします。（または右クリックしてメニューを表示させ、[移動/回転]-[回転]をクリックします。

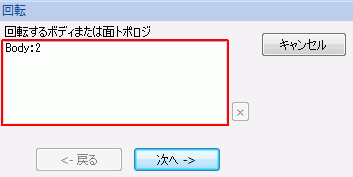

長方形のボディを選択します。ボディが重なっていて選びにくい場合のボディ選択方法には、以下の2通りがあります。リストから選択する方法ボディが重なる位置で、<Tab>キーを押下します。選択リストが表示され、希望するボディを左クリックで選択できます。 Spaceキーを使用する方法ボディが重なる位置でマウスカーソルを合わせ、<Space>キーを押します。選択ボディが変わり、左クリックで選択できます。
パラメータ入力ダイアログのをクリックします。

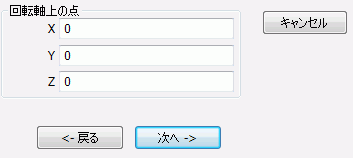

パラメータ入力ダイアログに回転軸上の点（X:0、Y:0、Z:0）を入力し、をクリックします。
パラメータ入力ダイアログに回転軸の方向ベクトル（X:0、Y:1、Z:0）を入力し、をクリックします

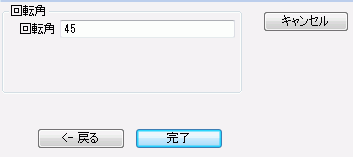

パラメータ入力ダイアログに回転角:45を入力し、をクリックします。
パラメータ入力ダイアログのをクリックし、終了します。これで、45度回転できました。
次に、環状にコピーします。 [モデル]タブのの [複製]の右横の▼を押下し、出てきたサブメニューの[環状コピー]をクリックします。（または右クリックしてメニューを表示させ、[複製(コピー)]-[環状]をクリックします。）
磁石のボディを選択します。
パラメータ入力ダイアログの、をクリックします。
パラメータ入力ダイアログに回転軸上の点（X:0、Y:0、Z:0）を入力し、をクリックします。
パラメータ入力ダイアログに回転軸の方向ベクトル（X:0、Y:1、Z:0）を入力し、をクリックします。

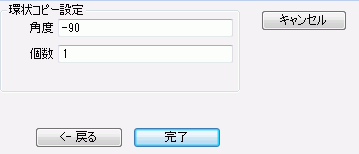

パラメータ入力ダイアログに角度:-90、個数:1を入力し、をクリックします。
これで磁石が作図できました。
