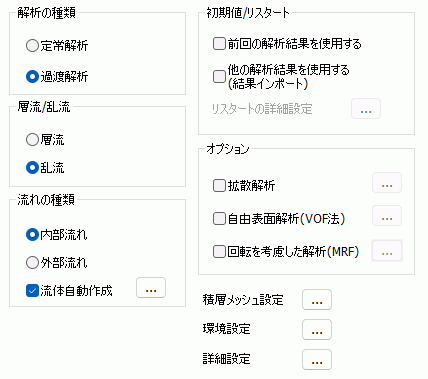

流体解析タブ

設定項目

解説

解析の種類

定常解析 熱伝導解析などで、定常状態に到達して時間変化のない状態の解析。それ以前の、時間変化のある状態を過渡解析という。

定常状態(時間に依存しない状態)の解析

過渡解析 時間的にフィールド分布が変化している解析。

過渡状態(時間と共に変化する状態)の解析

オプション

解説

層流/乱流

層流を仮定して計算するか、乱流を仮定して計算するかを選択することができます。

乱流計算を行う場合、「流体解析詳細設定」で乱流モデルを指定することができます。

流れの種類

内部流れか外部流れを選択することができます。

以下の二つの効果があります。

・外部境界条件 境界には、ボディに挟まれた内部境界と、表面にある外部境界があるが、外部境界に与えられた境界条件が自動で切り替わります。

（自動切替を解除したい場合、外部境界条件の「流体タブ(熱流体タブ)」で解除することができます。外部境界条件の設定方法は「外部境界条件」を参照してください。）

外部境界の種類に関する説明は、テクニカルノート「流体解析の境界条件」に記載しています。

・流体自動作成時の動作が内部流れか外部流れどちらを選択するかによって変わります（「流体自動作成」のチェックが入っている場合）。

内部流れ指定時には固体領域の内部に流体領域が作成されます。

外部流れ指定時には固体領域の外部に流体領域が作成されます。

「流体自動作成」のチェックをONにしたとき、流体部のモデルを自動的に作成することができます。

固体領域が作成されているときに使用します。

内部流れ/外部流れの設定に応じて流体部のモデルを自動的に作成します。

ボタンを押すと「流体領域自動作成」ダイアログが現れます。流体の種類、形状等の詳細を設定することができます。

初期値/リスタート

前回の解析結果を使用するをチェックした場合、
前回の結果（未収束結果や中断時の結果）を初期値として解析することができます。

他の解析結果を使用する(結果インポート)をチェックした場合、解析済みの解析モデル、もしくは解析結果ファイルを読み込んでそれを初期値として計算することができます。

読み込む解析モデル、解析結果ファイルは「結果インポートタブ」で指定します。

リスタートの詳細設定ボタンを押すと、リスタートの詳細設定ダイアログが表示されます。

準定常状態を計算するをチェックした場合、リスタート時に有限の時間ステップを使用した解析に切り替えます。
非定常な振動により定常解が存在せず、収束しない解析の場合に有効です。
振動中のある瞬間の状態を結果として出力します。

時刻を引き継いで解析するをチェックした場合、前回の解析結果もしくは他の解析結果の時刻を引き継いで解析を行います。

例えば、前回の解析結果が10sまでの結果だった場合、チェックありの場合は、前回の10sまでの結果を残したまま、解析を続行します。
（「過渡解析タブ」で前回の続きをチェックした場合に相当します）
流体解析が過渡解析でチェックなしの場合は、前回の10sまでの結果は削除し、10sの結果を初期値として解析を開始します。

流体解析が定常解析で、熱伝導解析もしくは拡散解析が過渡解析の場合は、前回の結果をすべて削除し、0sからの解析を行います。

前回と異なる解析条件設定で解析することもできます。

ここでの設定は、「過渡解析タブ」の「前回の続き」、「結果インポートタブ」のインポートの種類の設定と連動しています。

拡散解析

拡散解析のチェックボックスをONにすると、拡散解析を行うことができます。

詳細はテクニカルノート「拡散解析」を参照してください。

このボタンを押すと「拡散解析の設定」ダイアログが現れます。

自由表面解析(VOF法)

自由表面解析(VOF法)のチェックボックスをONにすると、自由表面解析(VOF法)を行うことができます。

詳細はテクニカルノート「自由表面解析(VOF法)」を参照してください。

このボタンを押すと「混相流の設定」ダイアログが現れます。

回転を考慮した解析(MRF)

回転を考慮した解析(MRF)のチェックボックスをONにすると、回転を考慮した解析(MRF)を行うことができます。

詳細は「テクニカルノート/回転を考慮した解析(MRF)」を参照してください。

このボタンを押すと、「回転を考慮した解析(MRF)」ダイアログが現れます。

コントロールボリュームタイプ：節点中心ソルバ 解析の種類に応じて、電磁界や応力を計算するソフトでは使用できません。

自由表面解析(VOF法)との併用はできません。

軸対称解析では使用できません。

積層メッシュ ボディを四面体または三角形の要素に分割したもの。小さな要素ほど精度が良いが、計算時間が長くなる。設定

壁表面の積層メッシュ設定の全体設定を行います。
境界条件毎の設定を行わない場合、こちらの設定が反映されます。

このボタンを押すと、「積層メッシュ設定」ダイアログが現れます。

環境設定

環境値に応じた材料定数を用いた解析をするかを設定します。

環境値（環境温度、環境圧力）の設定を行います。

このボタンを押すと、「環境設定」ダイアログが現れます。

詳細設定

精度、収束性に関するパラメータ等の設定を行います。

このボタンを押すと、「流体解析詳細設定」ダイアログが現れます。

注意

浮力を考慮する場合、の注意点を表示しています。

浮力を考慮する場合、「ソルバの選択タブ」で熱伝導解析のチェックも行い、「熱流体解析タブ」で浮力を考慮するをチェックする必要があります。
