1.  [モデル]タブの から、[ソリッドボディ 立体形状（立方体、多面体、球、円柱など）をもつボディの新規作成]  下の▼を押し、出てきたサブメニューの[円柱] をクリックします。


2. 中心点の位置を指定します。

   パラメータ入力ダイアログに中心点（X:0、Y:0、Z:0）を入力し、をクリックします。



3. パラメータ入力ダイアログの楽な入力方法

   0の時は未入力でもOKです。

   <Tab>キーで次の項目へ移動できます。
   で<Ｅｎｔｅｒ>キーを押すと、次設定へ進めます。
   　　　　　　

• 指定する方法として、
  この手順ではパラメータ入力ダイアログに値を入力する方法を示していますが、
  モデルウィンドウ上でクリックして指定する方法もあります。

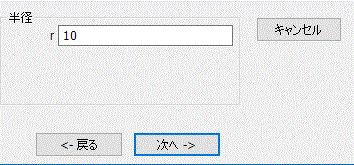

3. 端面（円）の半径を設定します。

   パラメータ入力ダイアログに半径:10を入力し、をクリックします。

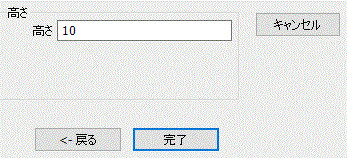

4. 高さを設定します。

   パラメータ入力ダイアログに高さ：10を入力し、をクリックします。　

5. パラメータ入力ダイアログのをクリックし、終了します。


• <Esc>キーを押しても、終了できます。

  これで、Case外枠（円柱）ができました。


6. モデルが画面に収まるように視点を変更したい場合は、

   の[フィット] をクリックします。

   視点操作の詳細については「視点操作」を参照ください。

7. 間違った時に元の状態に戻すことができます。一度、操作してみましょう。

   の、
   [モデリング モデル(物体)の形状を作成すること及び属性操作を元に戻す] をクリックします。

   [モデリング及び属性操作をやり直す] をクリックすると、

   元に戻すコマンドで元に戻した処理をやり直します。
