08.ボディ属性と材料定数を設定する

ボディ属性、材料定数に名前をつけ、設定値を指定します。

ボディ属性とは、ボディ毎に設定する属性で、２次元解析のときの厚み、線要素を使用するときの線要素の幅、異方性材料を使用するときの座標系などを設定します。

またボディ属性は、その属性に名前を付けることにより分類しています。そのため、異なったボディ属性に同じ名前を設定することはできません。

材料定数とは、ボディを構成している材料データのことです。解析の内容により、設定を行う必要のある材料データが変わってきます。

この材料定数も、名前を付けることにより分類しています。そのため、異なる材料データを同じ名前で設定することはできません。

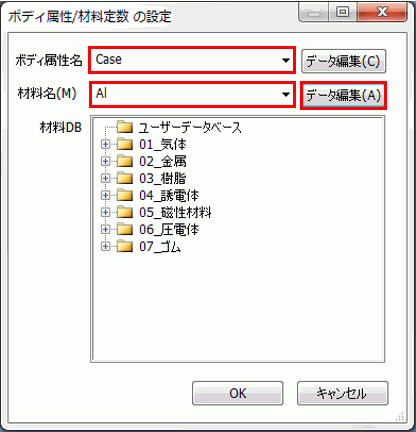

Caseに名前をつける手順を説明します。

クリック

ハイライト

選択

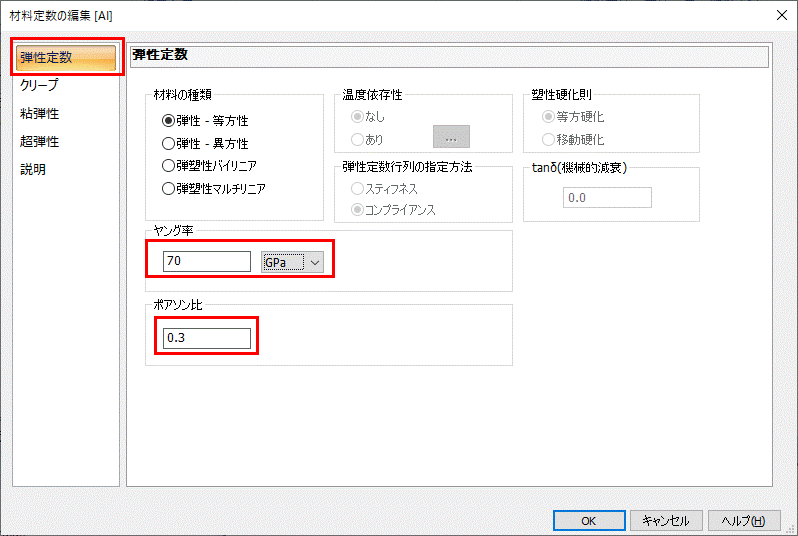

[材料定数の編集[Al]]ダイアログに

ヤング率　　70 [GPa]
ポアソン比　0.3

を入力し、をクリックします。

さらに、[ボディ属性/材料定数設定]ダイアログもをクリックし終了します。
Femtetでは、一般的な材料データ（鉄、銅etc.）の材料データベースを用意しています。

使用される場合はProjectツリーの「材料データベース」の項目をご覧ください。
