加工前

加工後（回転図)

1. [モデル]タブの

   の

   [全表示] をクリックします。
   　　　　　　　　　　　　　　　
   すると、前工程で非表示にしたCase外枠が表示されます。


2. [モデル]タブの

   の

   [差(ブーリアン 複数のボディを結合したり（和）、ボディからボディを切り取ったり(差）、複数ボディの共通部分を抽出する（積）演算のこと)] をクリックします。

   （またはボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。を選択した状態で右クリックメニューから、[ブーリアン]-[差]をクリックします。）

   すると[ブーリアン（差）]ダイアログが表示されます。


3. Case外枠をハイライトして、クリックし、選択します。

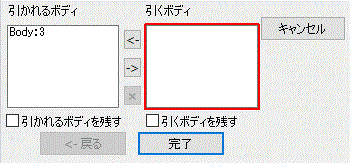

4. [ブーリアン（差）]ダイアログの[引くﾎﾞﾃﾞｨ]のリスト内をクリックし、赤枠を移動します。

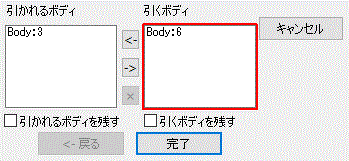

5. 次に、Case内枠を選択します。

   Case内枠にポインタをあわせ、<Space>キーをクリックします。

   Case内枠がハイライトされます。

   Case内枠がハイライト状態で、クリックします。

6. [ブーリアン（差）]ダイアログのをクリックします。

• この時、ダイアログの[引かれるﾎﾞﾃﾞｨを残す]、[引くﾎﾞﾃﾞｨを残す]にチェックは入れないでください。

7.

   の

   [視点回転] をクリックし、マウス左ボタンを押したままマウスを左右上下に動かしてみてください。

   切り取られた形状がよくわかります。



8.
   の

   [アイソメトリック視点] をクリックします。



   元の画面に戻ります。



これで、Caseが完成しました。



• もし、完成したボディの寸法や、形状を間違ったときは

  履歴の編集で修正できます。最初から作り直す必要はありません。

  履歴の編集については履歴編集方法（Bodyツリー）の「編集の手順」をご覧ください。
