1. ケース内枠を作図する前に、ケース外枠を非表示にします。

   モデルウィンドウ上で、Case外枠をハイライトして、クリックし、選択します。


2. [モデル]タブの

   の

   [選択ボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。非表示]をクリックします。



3.  [モデル]タブの から、[長方形[長さ指定]] をクリックします。

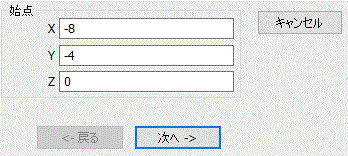

4. 始点を指定します。

   パラメータ入力ダイアログに始点（X:-8、Y:-4、Z:0）を入力し、をクリックします。

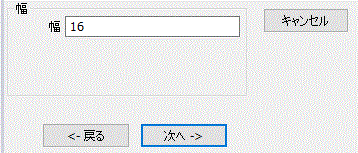

5. 幅を設定します。

   パラメータ入力ダイアログに幅:16を入力し、をクリックします。

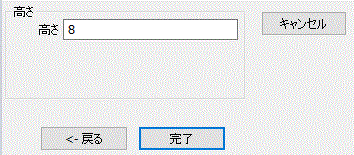

6. 高さを設定します。

   パラメータ入力ダイアログに高さ:8を入力し、をクリックします。

7. パラメータ入力ダイアログのをクリックし、終了します。

   これで、長方形が描けました。


8. 今度は、ボタンを使って[正円]を選んでみましょう。

   [モデル]タブの から、[シートボディの新規作成] 右横の▼を押し、

   出てきたサブメニューの[円] をクリックします。

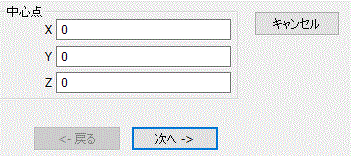

9. 中心点を指定します。

   パラメータ入力ダイアログに中心点（X:0、Y:0、Z:0）を入力し、をクリックします。

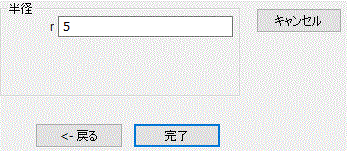

10. 円の半径を設定します。

    パラメータ入力ダイアログに半径:5を入力し、をクリックします。

11. パラメータ入力ダイアログのをクリックし、終了します。



    • <Esc>キーを押しても、終了できます。

これで、円が描けました。


12. 次は長方形と円を結合します。

    [モデル]タブの

    の

    [和(ブーリアン 複数のボディを結合したり（和）、ボディからボディを切り取ったり(差）、複数ボディの共通部分を抽出する（積）演算のこと)]をクリックします。

    　（またはボディを選択した状態で右クリックメニューから、[ブーリアン]-[和]をクリックします。）


13. 長方形と円をハイライトして、クリックし、選択します。


• ボディが重なっていて選びにくい場合のボディ選択方法には、以下の2通りがあります。

12. • リストから選択する方法

      ボディが重なる位置で、<Tab>キーを押下します。
      選択リストが表示され、希望するボディを左クリックで選択できます。


    • Spaceキーを使用する方法

      ボディが重なる位置でマウスカーソルを合わせ、<Space>キーを押します。
      選択ボディが変わり、左クリックで選択できます。



もっと詳しくボディの選択方法を知りたい方は、
ボディ、トポロジの選択方法の「マウスのクリックにより、一つずつ選択する方法」
および「選択リストから選択する方法」をご覧ください。



• 結合の場合、ボディを選択する順番は、演算結果に影響しません。

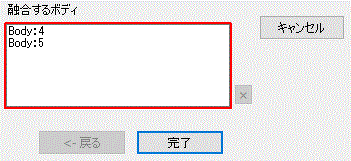

14. [ブーリアン（和）]ダイアログのをクリックします。

15. 長方形と円が結合されました。


16. 次はひきのばしをします。

    [モデル]タブの

    の

    の項目をボディ選択に変更します。

17. [モデル]タブの

    の

    [ボディの引きのばし]をクリックします。

    （またはボディを選択した状態で右クリックメニューから、[変形]-[引きのばし]-[引きのばし]をクリックします。）


18. 次に、15で結合したボディをハイライトして、クリックし、選択します。


19. パラメータ入力ダイアログの、をクリックします。

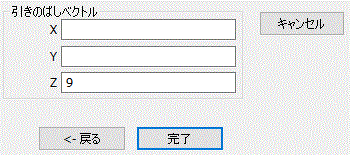

20. パラメータ入力ダイアログに引きのばしベクトル（X:0、Y:0、Z:9）を入力し、をクリックします。

これで、Case内枠ができました。
