作図前

作図後

1. 今度は、ボタンを使って[直方体]を選んでみましょう。

   [モデル]タブの から、[直方体[長さ指定]] をクリックします。

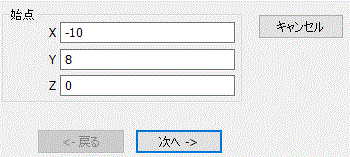

2. 始点を設定します。

   パラメータ入力ダイアログに始点（X:-10、Y:8、Z:0)を入力し、をクリックします。

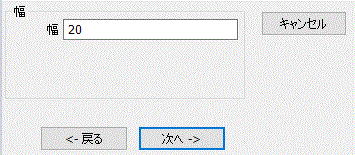

3. 幅を設定します。

   パラメータ入力ダイアログに幅:20を入力し、をクリックします。

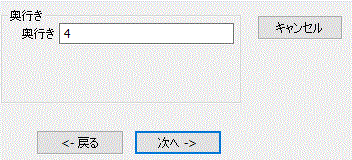

4. 奥行きを設定します。

   パラメータ入力ダイアログに奥行き:4を入力し、をクリックします。

5. 高さを設定します。

   パラメータ入力ダイアログに高さ:7を入力し、をクリックします。

6. パラメータ入力ダイアログのをクリックし、終了します。


   14. <Esc>キーを押しても、終了できます。

これで、Case外枠（直方体1つ）が作図できました。

7. 続けて、もう1つ直方体を作図します。

   [モデル]タブの から、[直方体[長さ指定]] をクリックします。

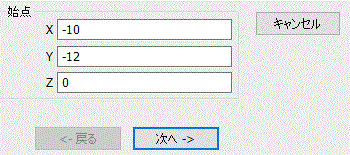

パラメータ入力ダイアログに始点（X:-10、Y:-12、Z:0)を入力し、をクリックします。

8. 幅を設定します。

   パラメータ入力ダイアログに幅:20を入力し、をクリックします。

9. 奥行きを設定します。

   パラメータ入力ダイアログに奥行き:4を入力し、をクリックします。

10. 高さを設定します。

    パラメータ入力ダイアログに高さ:7を入力し、をクリックします。

11. 最後にパラメータ入力ダイアログのをクリックし、終了します。

これで、Case外枠（直方体2つ）が作図できました。
