09.境界条件をつける
境界条件を設定します。
境界条件とは、ボディの一部（トポロジ）に設定される有限要素法を行うときに必要な条件です。
境界条件の内容も、解析内容により異なります。
また、名前を付けて分類しているため、異なる境界条件に同じ名前を設定することはできません。
今回は、底面を固定するという条件(Fix)と、上面の内側に圧力をかけるという条件(Pressure)を与えます。
手順
-
[モデル]タブ の、
 項目を面選択に変更します。
-
選択切替についての詳細はこちら
-
トポロジについてはこちら
|
|
-
まず、Caseの底面をハイライトして、クリックし、選択します。
|
|
-
[解析属性]タブ の、
[境界条件]
をクリックします。
|
|
-

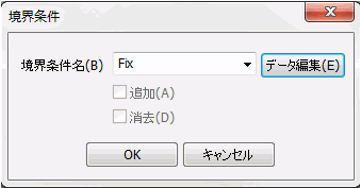

[境界条件]ダイアログに
境界条件名:Fix
を入力し、 をクリックします。
-
この境界条件名は任意の名前です。
|
|
-

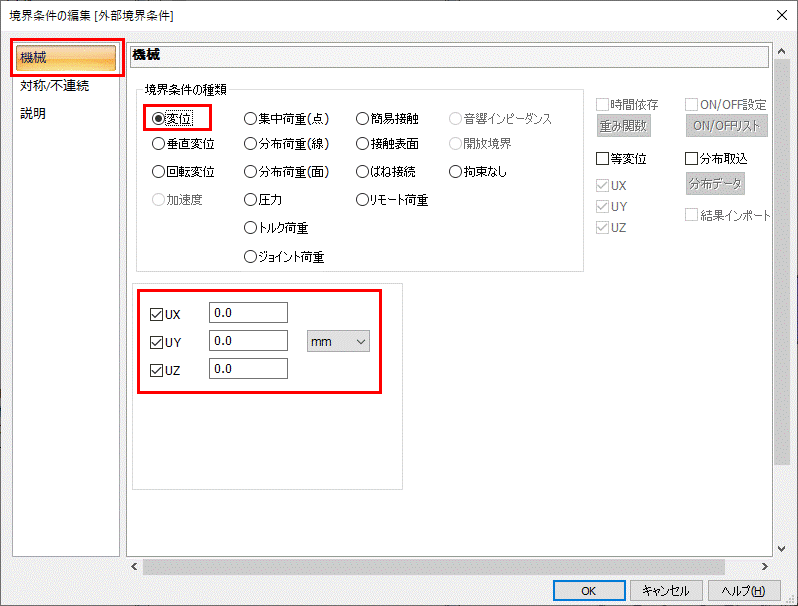

[境界条件の編集]ダイアログにおいて、XYZ全方向の変位が拘束されるように設定します。
境界条件の種類：変位
UX、UY、UZにチェックをいれて
UX:0.、UY:0、UZ:0 [mm]
が入力されていることを確認し、 をクリックします。
さらに、[境界条件]ダイアログもをクリックし終了します。
-
変位を拘束するには、境界条件の種類：変位に設定後、
拘束したい方向に、変位量0を入力します。
|
|
-
次に、Caseの内側の上面をハイライトして、クリックし、選択します。
|
|
-
今度は右クリックメニューから選択してみましょう。
Caseの内側の上面を選択した状態で、右クリックし、
右クリックメニューから[境界条件]をクリックします。
|
|
-

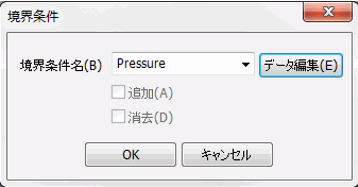

[境界条件設定]ダイアログに
境界条件名:Pressure
を入力し、をクリックします。
-
この境界条件名は任意の名前です。
|
|
-

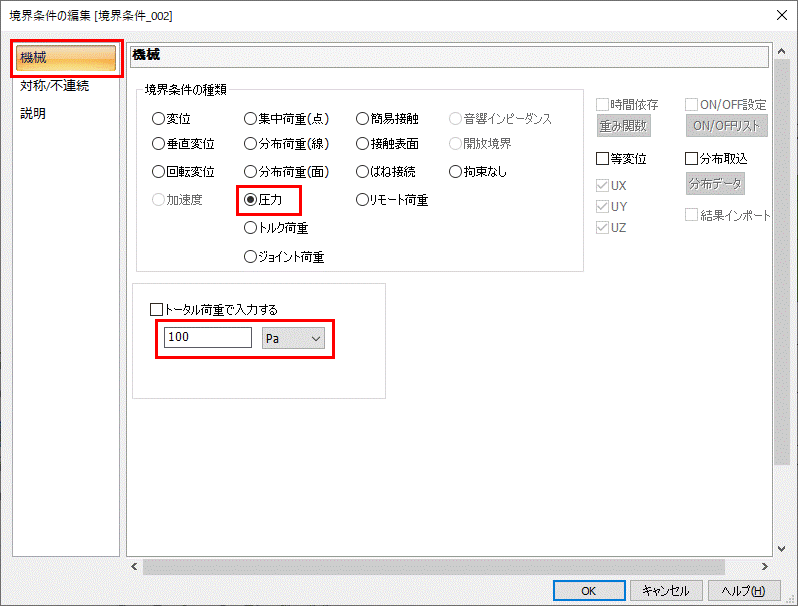

境界条件の編集ダイアログにおいて、上面の内側に圧力をかけるという条件を設定します。
境界条件の種類：圧力
100 [Pa]
を入力し、をクリックします。
さらに、[境界条件]ダイアログもをクリックし終了します。
|
|
