02.基板と空気領域（直方体）を作成する

まず、基板SUBと空気領域AIR（直方体）を作図しましょう。

手順

[モデル]タブのから、[直方体[長さ指定]] をクリックします。
始点を指定します。パラメータ入力ダイアログに始点（X:0、Y:0、Z:0）を入力し、をクリックします。パラメータ入力ダイアログの楽な入力方法 0の時は未入力でもOKです。 <Tab>キーで次の項目へ移動できます。で<Ｅｎｔｅｒ>キーを押すと、次設定へ進めます。　　　　　　指定する方法として、この手順ではパラメータ入力ダイアログに値を入力する方法を示していますが、モデルウィンドウ上でクリックして指定する方法もあります。

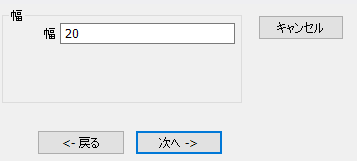

幅を設定します。パラメータ入力ダイアログに幅:20を入力し、をクリックします。

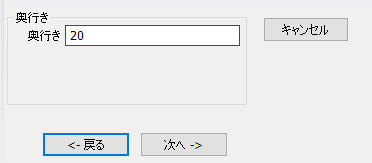

奥行きを設定します。パラメータ入力ダイアログに奥行き:20を入力し、をクリックします。
高さを設定します。パラメータ入力ダイアログに高さ:1を入力し、をクリックします。
これで、直方体(SUB)ができました。

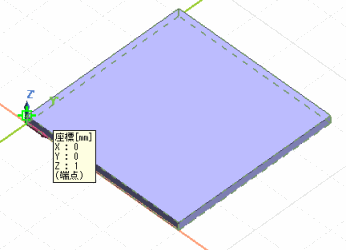

続けて、もう1つの直方体(AIR)を作図します。今度は、モデルウィンドウ上から指定してみましょう。モデルウィンドウ上で、始点（X:0、Y:0、Z:1）をクリックします。

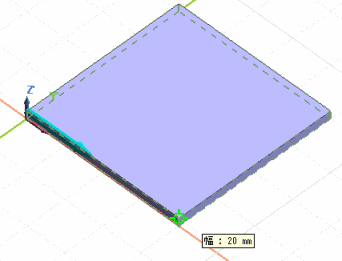

幅を設定します。モデルウィンドウ上で、幅:20をクリックします。

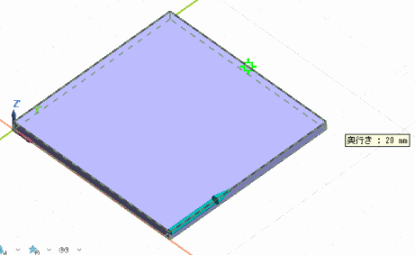

奥行きを設定します。モデルウィンドウ上で、奥行き:20をクリックします。

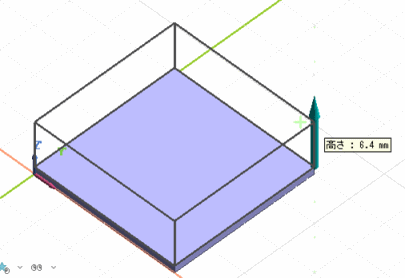

高さを設定します。モデルウィンドウ上で、高さ:6.4をクリックします。

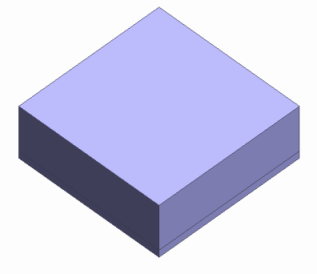

これで、直方体(AIR)が作図できました。
パラメータ入力ダイアログのをクリックし、終了します。 <Esc>キーを押しても、終了できます。モデルが画面に収まるように視点を変更したい場合は、の [フィット]をクリックします。視点操作の詳細については「視点操作」を参照ください。
間違った時に元の状態に戻すことができます。一度、操作してみましょう。 [モデル]タブのの [モデリング及び属性操作を元に戻す]をクリックします。 [モデリング及び属性操作をやり直す]をクリックすると、元に戻すコマンドで元に戻した処理をやり直します。
