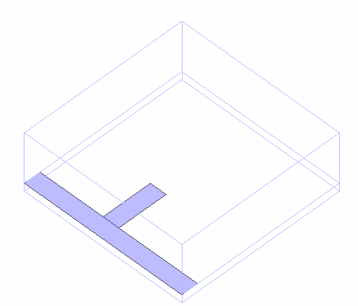

結合前

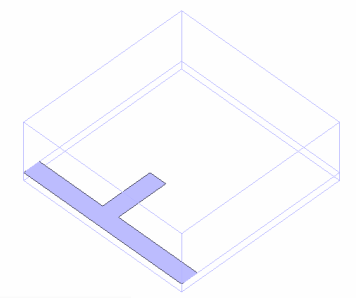

結合後

1. [モデル]タブの

   の

   [和(ブーリアン)]をクリックします。

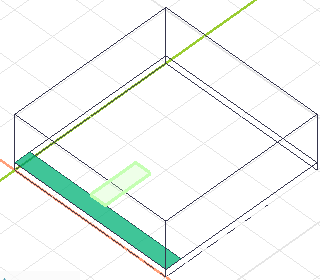

2. モデルウィンドウ上で、まず1つの電極(長方形）をハイライトして、クリックし、選択します。


   1.

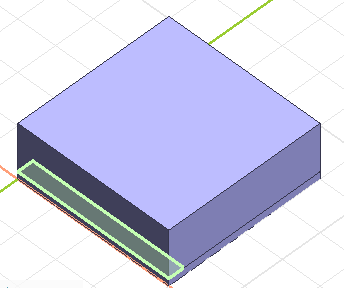

• ボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。が重なっていて選びにくい場合のボディ選択方法には、以下の2通りがあります。

1. • Spaceキーを使用する方法

     ボディが重なる位置でマウスカーソルを合わせ、<Space>キーを押します。
     選択ボディが変わり、左クリックで選択できます。


   • リストから選択する方法

     ボディが重なる位置でマウスカーソルを合わせ、<TAB>キーを押します。
     選択リストが表示され、希望するボディを左クリックで選択できます。


もっと詳しくボディの選択方法を知りたい方は、
ボディ、トポロジの選択方法の「マウスのクリックにより、一つずつ選択する方法」
および「選択リストから選択する方法」をご覧ください。


3. 続いて、<Ctrl>キーを押しながらもう1つの電極(長方形）をハイライトして、クリックし、選択します。



4. 結合の場合、ボディを選択する順番は、演算結果に影響しません。

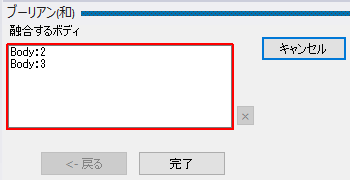

4. [ブーリアン 複数のボディを結合したり（和）、ボディからボディを切り取ったり(差）、複数ボディの共通部分を抽出する（積）演算のこと（和）]ダイアログのをクリックします。

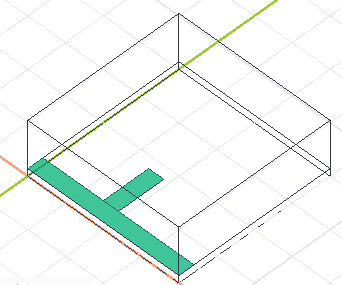

これで、2つの電極(長方形）を結合できました。
