07.ボディ属性と材料定数を設定する

ボディ属性、材料定数に名前をつけ、設定値を指定します。

ボディ属性とは、ボディ毎に設定する属性で、２次元解析のときの厚み、線要素を使用するときの線要素の幅、異方性材料を使用するときの座標系などを設定します。

またボディ属性は、その属性に名前を付けることにより分類しています。そのため、異なったボディ属性に同じ名前を設定することはできません。

材料定数とは、ボディを構成している材料データのことです。解析の内容により、設定を行う必要のある材料データが変わってきます。

この材料定数も、名前を付けることにより分類しています。そのため、異なる材料データを同じ名前で設定することはできません。

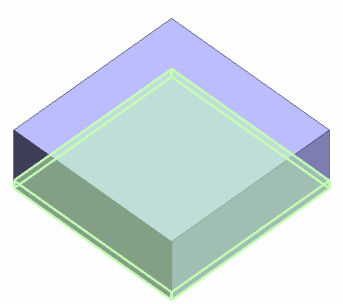

クリック

ハイライト

選択

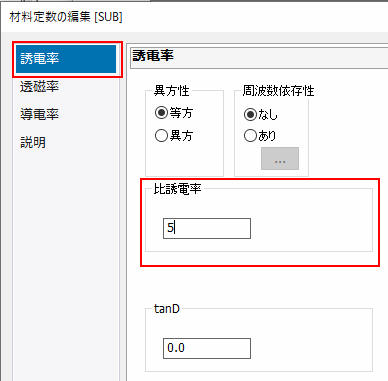

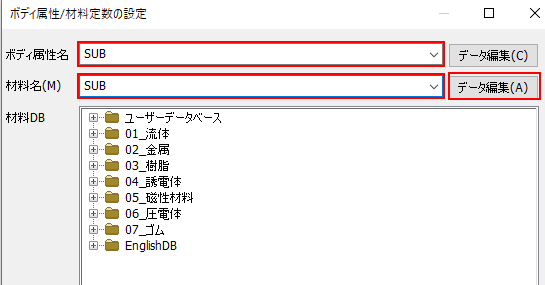

[材料定数の編集[SUB]]ダイアログに

比誘電率　　5

を入力し、をクリックします。

さらに、[ボディ属性/材料定数設定]ダイアログもをクリックし終了します。
Femtetでは、一般的な材料データ（鉄、銅etc.）の材料データベースを用意しています。

使用される場合はProjectツリーの「材料データベース」の項目をご覧ください。

クリック

ハイライト

選択

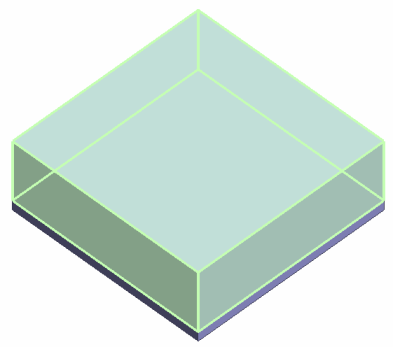

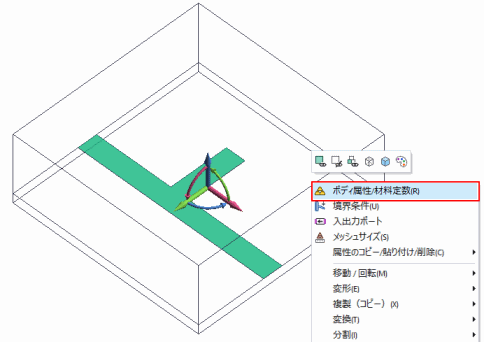

今度は[右クリック]メニューから選択してみましょう。

空気領域（直方体）を選択した状態で、右クリックし、

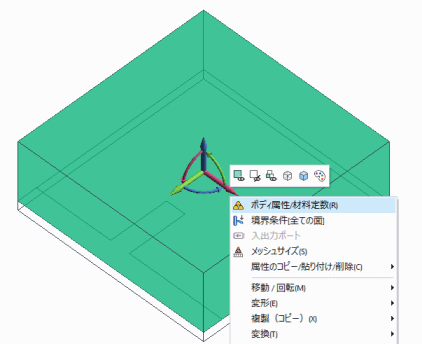

[右クリック]メニューから[ボディ属性/材料定数]をクリックします。

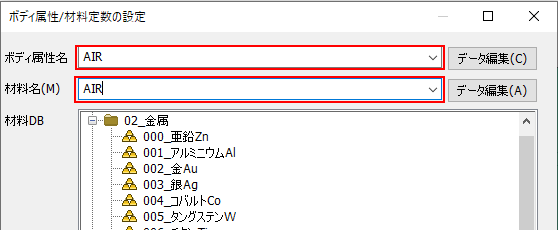

[ボディ属性/材料定数設定の設定]ダイアログに

ボディ属性名:AIR
材料名：AIRを入力し、をクリックします。

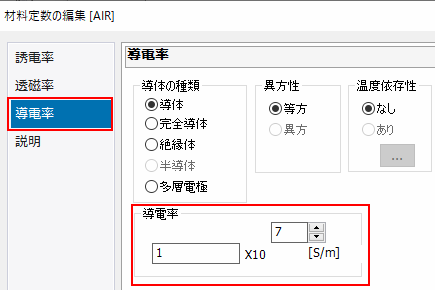

材料定数の編集 [AIR] ダイアログが表示されます。何もせずをクリックし終了します。
このボディ属性名、材料名は任意の名前です。
今回、ボディ属性と材料定数の値は初期状態のままでいいので、データ編集はしません。

クリック

ハイライト

選択

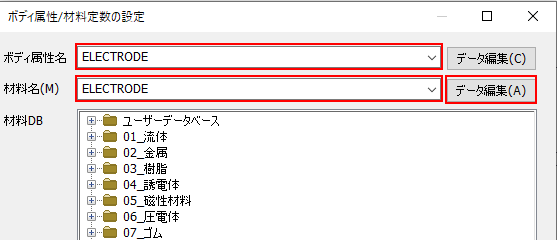

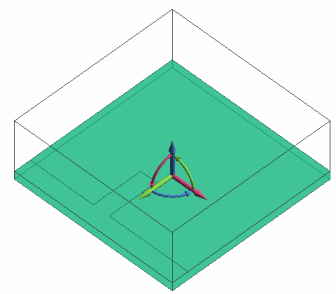

ボディ属性/材料定数設定ダイアログに

ボディ属性名:ELECTRODE
材料名：ELECTRODEを入力し、をクリックします。
このボディ属性名、材料名は任意の名前です。
今回、ボディ属性は初期状態のままでいいので、データ編集はしません。
ボディ属性として、電極の厚みを入力することができますが、この”電極の厚み"設定は解析に影響を与えません。
（関連情報：解析条件、電磁波解析タブ、面（辺）電極の厚みの影響を考慮する）

これでボディ属性/材料定数の設定は終わりです。
