作図前

作図後

1. [モデル]タブの から、[長方形[長さ指定]]をクリックします。

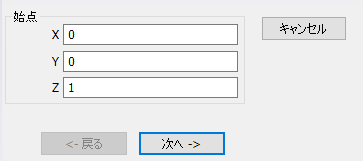

2. 始点を設定します。

   パラメータ入力ダイアログに始点（X:0、Y:0、Z:1)を入力し、をクリックします。


3. 幅を設定します。

   パラメータ入力ダイアログに幅:20を入力し、をクリックします。

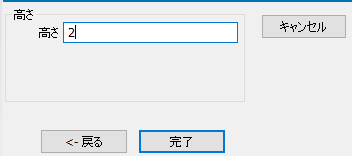

4. 高さを設定します。

   パラメータ入力ダイアログに高さ:2を入力し、をクリックします。

これで、1つ長方形が作図できました。

※作成した長方形を選択した状態で表示しています。

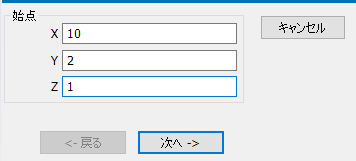

5. 続けて、もう1つ長方形を作図します。

   パラメータ入力ダイアログに始点（X:10、Y:2、Z:1)を入力し、をクリックします。

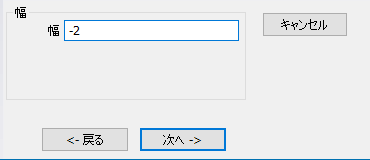

6. 幅を設定します。

   パラメータ入力ダイアログに幅:-2を入力し、をクリックします。

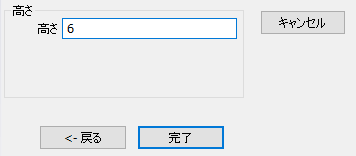

7. 高さを設定します。

   パラメータ入力ダイアログに高さ:6を入力し、をクリックします。

8. 最後にパラメータ入力ダイアログのをクリックし、終了します。

これで、2つの電極（長方形）が作図できました。

※作成した２つの長方形を選択した状態で表示しています。
