1. [モデル]タブの、

   [解析条件]をクリックします。

   [解析条件の設定]ダイアログが表示されます。

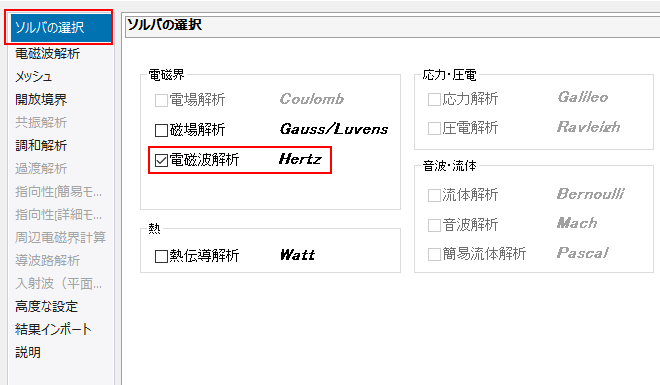

2. [ソルバ 解析の種類に応じて、電磁界や応力を計算するソフトの選択]タブで

   [電磁波解析 Ｈｅｒｔｚ]にチェックします。

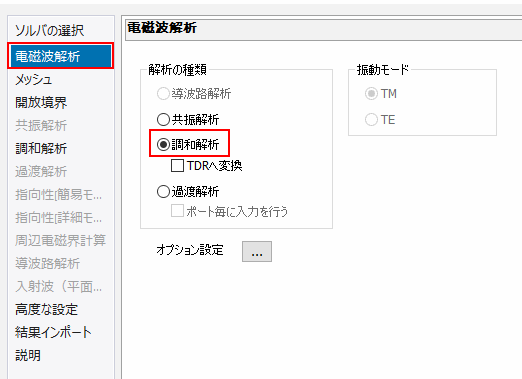

3. [電磁波解析]タブをクリックします。

   [解析の種類]が[調和解析 正弦波で駆動したときの解析。解析条件で駆動する周波数を指定する。]に

   なっていることを確認します。

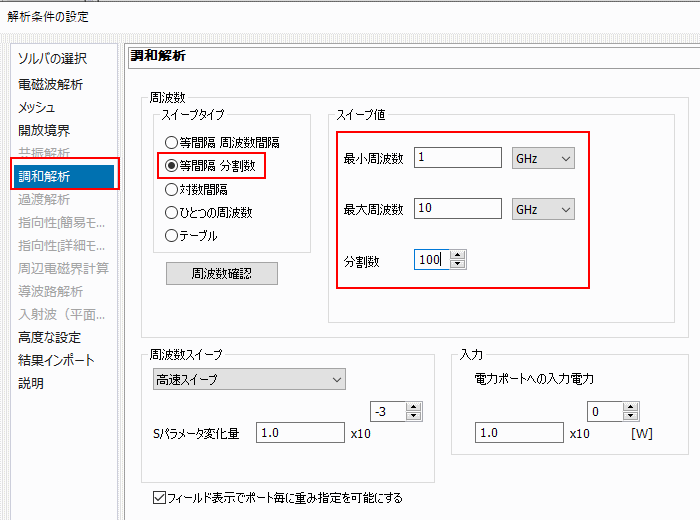

4. [調和解析]タブをクリックします。

   スイープタイプ：等間隔 分割数

   最小周波数：1 [GHz]

   最大周波数：10 [GHz]

   分割数：100

   を入力します。

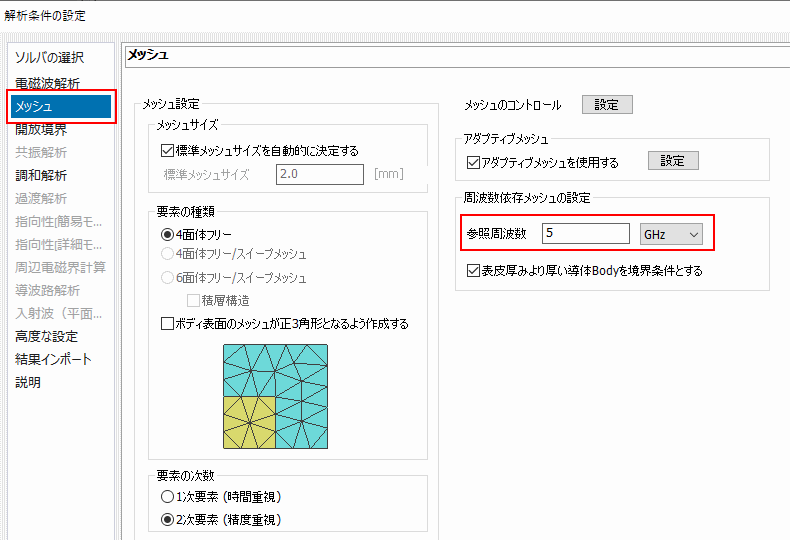

5. [メッシュ ボディを四面体または三角形の要素に分割したもの。小さな要素ほど精度が良いが、計算時間が長くなる。]タブをクリックします。

   参照周波数を5[GHz]に設定するため、

   参照周波数:5 [GHz]を設定します。

   をクリックします。



2. このモデルでは自動で決定される標準メッシュサイズ トポロジーにメッシュサイズを指定しなければ、標準メッシュサイズのメッシュが作成されるを使用します。
   自動で決定されるサイズはモデルサイズの1/10です。



3. メッシュサイズの設定について

   • メッシュサイズは考慮している波長の1/6以下に設定してください。

   • 参照周波数は最も注目する周波数を入力してください。

   • 計算時間を短縮したい場合は計算時間の短縮方法を参照してください。


4. メッシュサイズの設定や、その他の解析の設定によって解析の精度が変わります。
   詳細は「最適な解析精度の設定をするには」をご覧ください。

これで解析条件の設定ができました。
