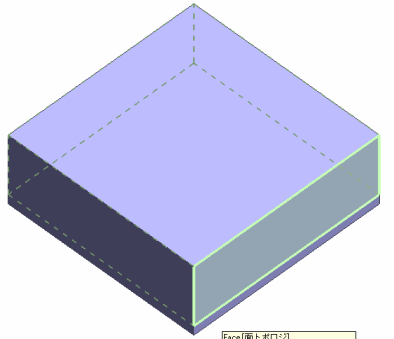

1. [モデル]タブの

   の

   の項目を面選択に変更します。



2. 選択切替についての詳細はこちら


3. トポロジについてはこちら


2. はじめに、ポート_001を設定します。

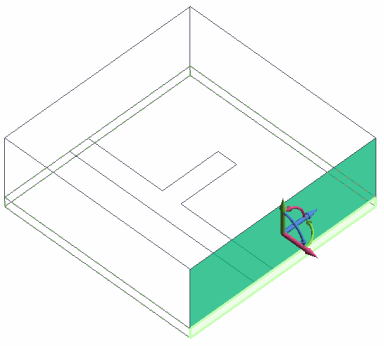

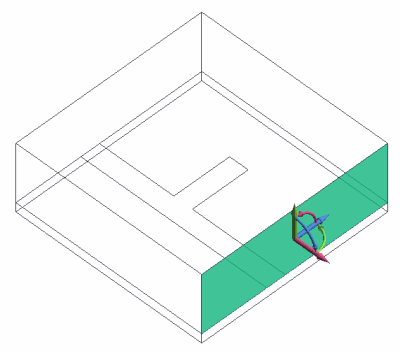

   まず、ポート_001空気領域の面をハイライトして、クリックし、選択します。

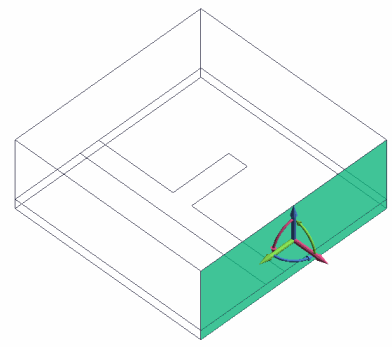

3. 続けて、<Ctrl>キーを押しながら、ポート_001基板の面をハイライトして、クリックし、選択します。

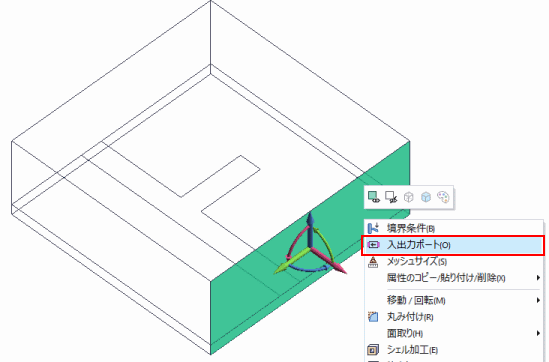

4. 右クリックメニューから[入出力ポート]をクリックします。

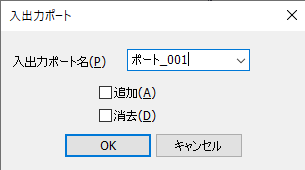

5. [入出力ポート]ダイアログに、

   入出力ポート名:ポート_001

   と自動的に入力されます。

   そのままをクリックします。

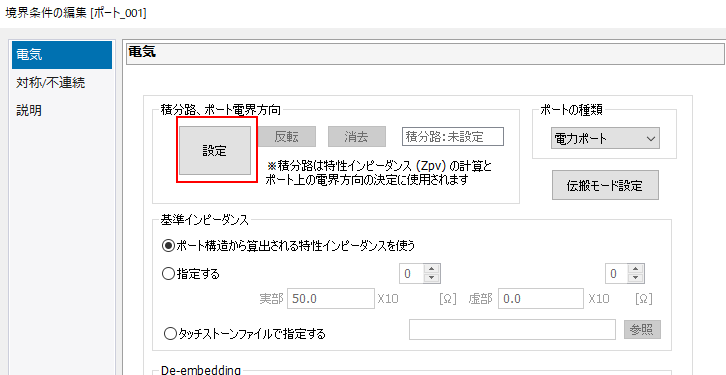

6. 次に、[境界条件の編集[ポート_001]]ダイアログの

   をクリックします。


7. 積分路、ポート電界方向を設定します。

   モデル画面上で始点をクリックします。

   辺の中点を始点とします。



8. 図が小さくて選びにくい時は、[モデル]タブの

   の

   [ズーム]、または[矩形ズーム]を使って大きくすると選びやすくなります。

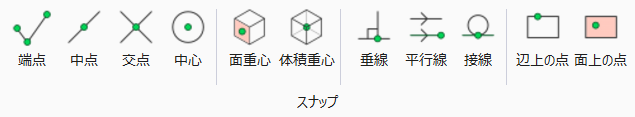

9. [スナップ]タブの

   の

   [中点スナップ]をON（他はすべてOFF）にして選択すると、その辺の中点を拾うことができます。

   スナップについてはこちら



10. 積分路は、ポートの特性インピーダンスを求めるために使います。

    詳しくは「電磁波解析ポートの設定方法」をご覧ください


8. モデルウィンドウ上で終点をクリックします。

   辺上の右図の座標を終点とします。


• [スナップ]タブの

  の

  [辺上の点スナップ]をONにして選択すると、その辺上の点を拾うことができます。

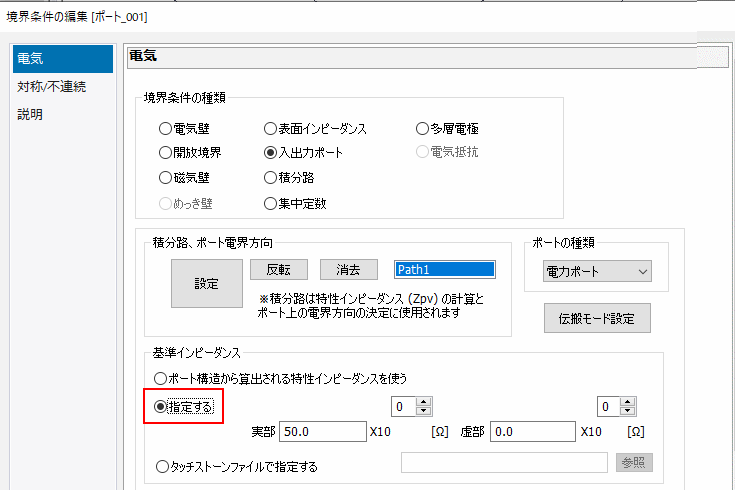

9. [境界条件の編集[ポート_001]]ダイアログの

   [基準インピーダンス]の[指定する]にチェックしをクリックします。

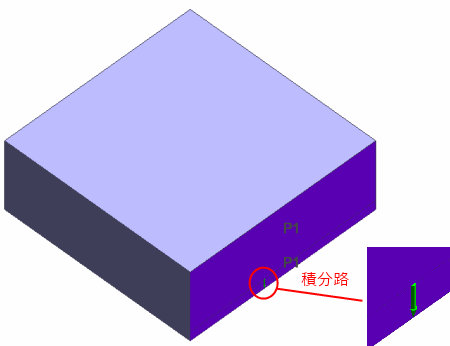

   これで、ポート_001の積分路が作成されました。


10. 次に、ポート_002を設定します。

    ポート_002もポート_001と同様に設定してください。

※ワイヤフレームで表示しています。
